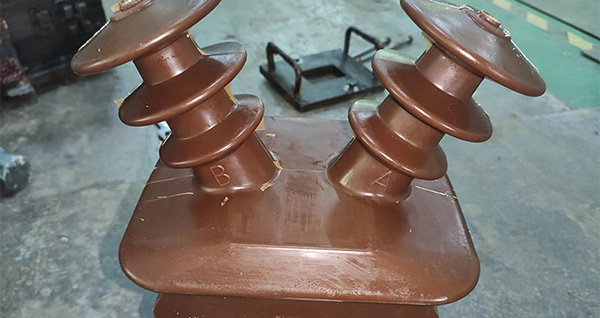

真空浇注出气泡，说白了就是气没排干净，但具体为什么没排干净，原因能扯出一串。干这行的老师傅都知道，很少有单一因素惹的祸，多半是几个地方凑一块了。
先看最容易被忽视的——料本身就不干净。树脂、固化剂里要是吸了潮，或者填料没烘透，一抽真空一加热，水汽就冒出来了，这气泡是化学反应“生”出来的，你真空度再高也抽不掉。还有那种配固化剂手一抖加多了的，多余的那部分在真空下自己就沸腾挥发，全是泡。
再说模具和排气。很多气泡是憋在模具死角里的，真空泵再猛，气路不通也白搭。尤其要注意浇口位置，要是浇口不是模具的最高点，空气就永远排不出去，窝在里头。另外，密封圈槽里卡了脏东西、合模面有毛刺，看着不漏料，但漏气，真空度上不去，气泡自然多。
工艺操作上，常见毛病是浇得太急。哗啦一下倒进去，裹进去的空气来不及上浮，真空一停就冻在里面了。还有升温固化，有人图快直接高温烘，结果表面先硬了，内部反应产生的气体出不来，就成了内泡。
设备这块，别光看真空表数值。有时候泵老化了，极限真空度还行，但抽速不够，气泡刚浮到一半就被抽走了表面那层，深层气孔根本来不及脱。还有就是固化炉温度不均匀，有的地方热得快有的热得慢，反应不同步，应力不均也会诱发气泡。
最后给个实在建议：别一上来就调大参数，先做小样验证。把料彻底烘干、模具预热到位、浇注时慢点稳点、升温分成两段走——每改一个变量就试一次，很快就能找到症结。这活儿急不来，往往最不起眼的细节，就是罪魁祸首。
